1. Giới thiệu đơn giản:
Máy phay khắc cnc trang sức này còn được gọi là máy phay cnc trang sức 5 trục, máy khắc cnc trang sức
máy móc.
Nó có thể xử lý tất cả các loại nhẫn, vòng tay, hạt và đồ vật ba chiều bằng vàng/bạc.

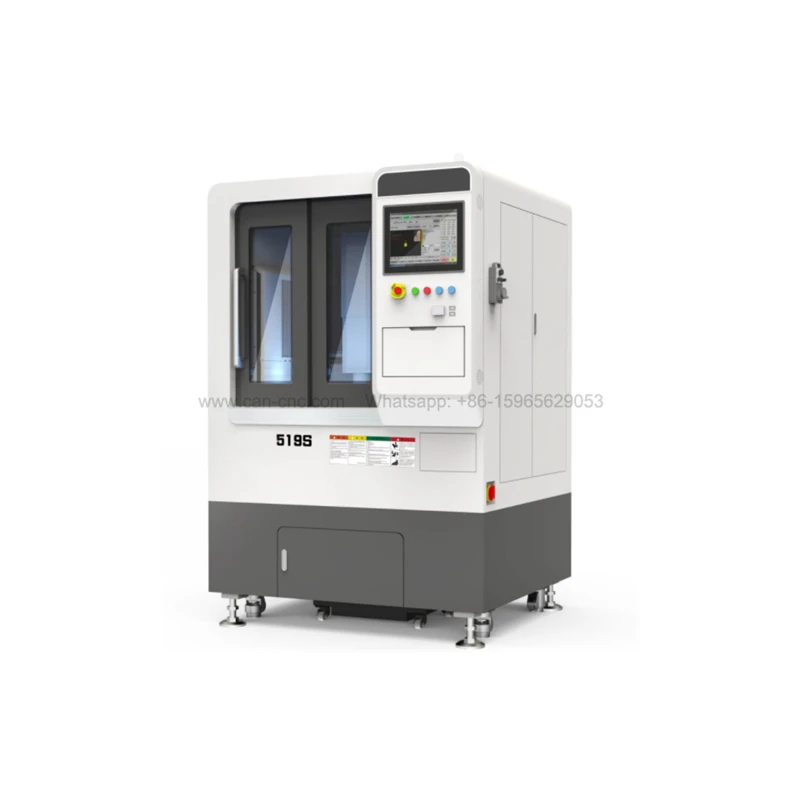

Model 519S này là máy phay khắc cnc trang sức 5 trục được trang bị hệ thống thay dao tự động.
Giá đỡ trục A{0}}kết hợp với thiết kế xoay trục C- mang lại sự ổn định và linh hoạt nâng cao, cho phép thực hiện các công việc phức tạp
Khắc bề mặt cong 3D được hoàn thành chỉ bằng một lần kẹp.
Đào tạo miễn phí.
Giá rẻ.
2. Thông số kỹ thuật:
|
Mẫu máy |
Máy phay khắc trang sức 519S |
| Tên | Máy khắc trang sức năm{0}}trục (siêu âm) |
|
XYZ Tavel |
350*250*200mm |
|
Đường kính làm việc/Chiều cao |
200X180mm |
|
Độ chính xác định vị trục XYZ |
0,008/0,008/0,008mm |
|
Độ chính xác định vị trục A/C |
0,008mm |
|
Độ chính xác định vị lặp lại trục XYZ |
0,008/0,008/0,008mm |
|
Độ chính xác định vị lặp lại trục A/C |
0,008/0,008/0,008mm |
|
Sức mạnh trục chính |
4KW |
|
Con quay |
Công cụ thay đổi trục điện servo |
|
Loại giá đỡ dụng cụ |
S020 |
| Hướng dẫn sử dụng vít/tấm lót truyền động | Vít mài C5/đường ray dẫn hướng loại Shangyin và Yintai H- của Đài Loan |
| Điện áp làm việc | Ba{0}}pha 380V/50Hz |
| Kích thước tổng thể | 1300x1200x1900mm |
| Trọng lượng toàn bộ máy | 950kg |
| Phần mềm | Jingdiao 9.6+ phần mềm lập trình quy trình đầy màu sắc siêu âm |
3. Quy trình sản xuất thông minh CNC về vàng và trang sức:
#Bước 1: Thiết kế trang sức
Dựa trên kích thước của món đồ trang sức, thiết kế được phát triển và phác thảo bằng cách sử dụng chuyên dụng
phần mềm vẽ. Thông thường, các kỹ thuật xử lý khác nhau được thể hiện bằng các điểm và đường cụ thể;
mỗi phần tử thiết kế riêng biệt đều được mã hóa màu-để tạo điều kiện thuận lợi cho giai đoạn lập trình tiếp theo và nâng cao
hiệu quả của việc tạo đường chạy dao.
#Bước 2: Lập trình
Phần mềm lập trình CNC chuyên nghiệp được sử dụng để dịch các bản thiết kế sang máy
hướng dẫn, đỉnh cao là việc chế tạo vật lý các món đồ trang sức trên thiết bị. Với
cùng một bản thiết kế chi tiết, một lập trình viên có kinh nghiệm có thể sử dụng các công cụ cắt khác nhau để sản xuất đồ trang sức
có nhiều mẫu mã và phong cách khác nhau.
#Bước 3: Kỹ thuật xử lý- Tạo họa tiết siêu âm
Bằng cách sử dụng nguyên lý rung-tần số cao, gia công siêu âm sử dụng tác động cắt-vi mô để tạo ra
tạo hiệu ứng rực rỡ, óng ánh trên bề mặt kim loại. Kỹ thuật này thêm một lớp hình ảnh phong phú và màu sắc cho
đồ trang sức, nâng cao tính thẩm mỹ của nó ngoài thiết kế cơ sở ban đầu. Quá trình siêu âm có thể được áp dụng
cho đến các dạng đồ trang sức khác nhau-bao gồm mặt dây chuyền phẳng, vòng tay, nhẫn và các bề mặt cong phức tạp-để thấm nhuần
chúng với hiệu ứng màu sắc sống động.
4. Chi tiết sản phẩm:
1. Công cụ tự động chính xác-Thay đổi trục chính:
Trục chính xác có công suất cao-4kW có tính năng thay dao tự động, với tốc độ quay tối đa là
40.000 vòng/phút.
2. Tay quay điện tử có độ chính xác cao-:
Nó tạo điều kiện thuận lợi cho các hoạt động như thiết lập nguồn gốc công việc cơ khí, thực hiện các điều chỉnh-bước tinh tế và
chèn sự gián đoạn.

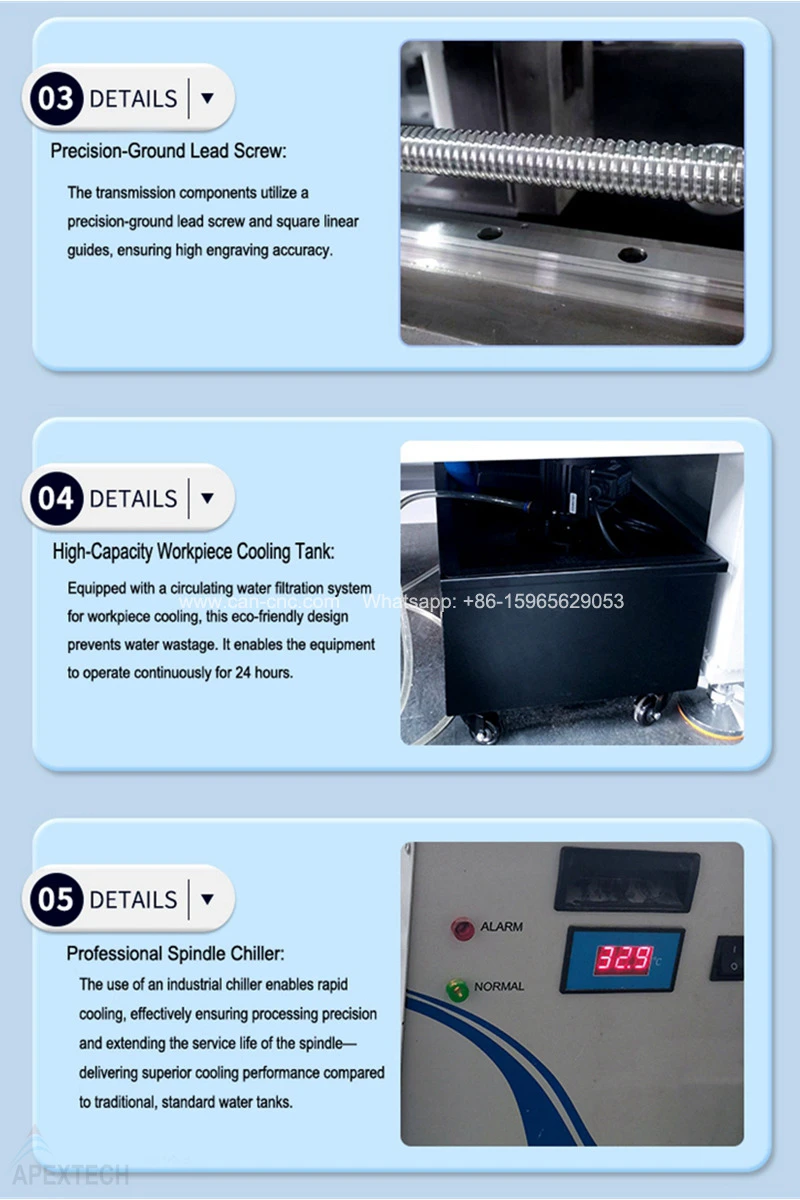

3. Vít dẫn nối đất-chính xác:
Các bộ phận truyền động sử dụng vít me nối đất-có độ chính xác cao và thanh dẫn hướng tuyến tính vuông, đảm bảo hiệu suất cao
độ chính xác khắc.
4. Bể làm mát phôi công suất-cao:
Được trang bị hệ thống lọc nước tuần hoàn để làm mát phôi, thiết kế-thân thiện với môi trường này giúp ngăn ngừa
lãng phí nước.
5. Máy làm lạnh trục chính chuyên nghiệp:
Việc sử dụng máy làm lạnh công nghiệp cho phép làm mát nhanh chóng, đảm bảo hiệu quả độ chính xác xử lý và kéo dài thời gian
tuổi thọ của trục chính-mang lại hiệu suất làm mát vượt trội so với tiêu chuẩn, truyền thống
bể chứa nước.
5. Triển lãm nhà máy:
6. Ứng dụng mẫu:
Thích hợp để khắc trên nhẫn vàng, vòng tay vàng, mặt dây chuyền vàng, hạt vàng và nhẫn bạc,
vòng tay bạc, mặt dây chuyền bạc, hạt bạc, v.v.
